圆柱齿轮减速机

圆柱齿轮减速机2016-07-18讯

1主题内容与适用范围
本标准规定了圆柱齿轮减速机基本参数器
本标准适用于通用外啮合圆柱齿轮减速器。
2引用标准
GB321  优先数和优先数系
GB1569  圆柱形轴伸
GB1570  圆雏形轴伸
3中心距

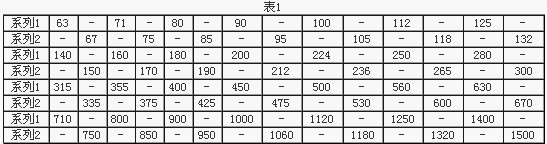

3.1 一级减速器和2级同轴线式减速器的中心距a应符合表的规定。

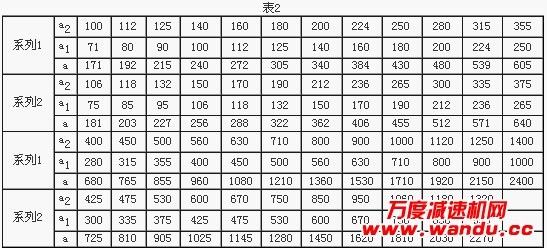

3.2二级减速器的总中心距a与高、低逐级中心距a1、a2应符合表2的规定

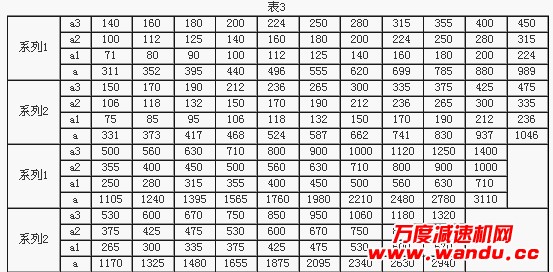

3.3三级减速器的总中心距a与高、中、低速级中心距a1,a2,a3应符合表3的规定。

4传动比
4.1一级减速器公称传动比i应符合表4的规定。

4.2二级减速器的公称传动比i应符合表5的规定。

4.3三级减速器的公称传动比i应符合表6的规定。

4.4减速器的实际传动比与公称传动比的相对偏差Δi，一级减速器︱Δi︱≤3％；两级减速器︱Δi︱≤4％；三级减速器︱Δi︱≤5％。
5减速器的齿轮齿宽系数b*a应符合表7规定。

6减速器的输入、输出轴中心高应按GB 321R 20，R 40选取，优先按R 20选取。
7减速器的输入、输出轴轴伸尺寸应符合GB 1569与GB 1570。
附加说明：
本标准由机械电子工业部提出。
本标准有郑州机械研究所归口。
本标准由西安重型机械研究所负责起草。
本标准起草参加单位：第二重型机器厂、东方汽轮机厂、北京起重运输机械研究所、洛阳矿山机械研究所、洛阳矿山机械厂、第一重型机器厂、上海起重运输机械厂。
本标准住要起草人王培梗、何晓舟、郑凯。
自本标准实施之日起，原机械工业部标准JB716—65作废。
