圆柱齿轮减速机：齿轮在机器中是传递动力和运动的零件，齿轮传动可以完成变换速度，改变力矩大小与方向等动作。齿轮有标准齿轮和非标准齿轮之分，具有标准齿形的齿轮称为标准齿轮。

下面介绍的均为标准齿轮的基本知识和规定画法。

一、齿轮的基本知识

• 齿轮是在机器中传递动力和运动的零件。齿轮传动可完成减速、增速、变向等功能。

•

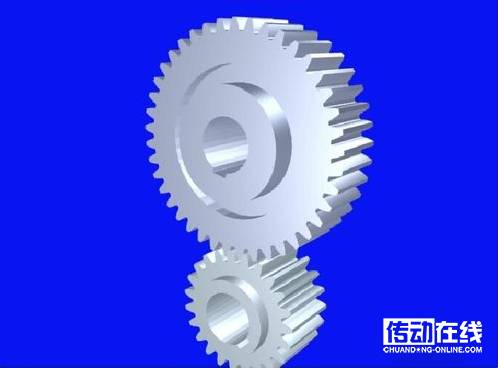

• 1．圆柱齿轮    用于两平行轴之间的传动。

•

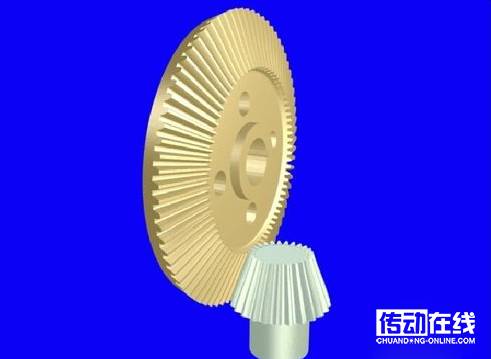

  2．圆锥齿轮    用于两相交轴之间的传动。

•

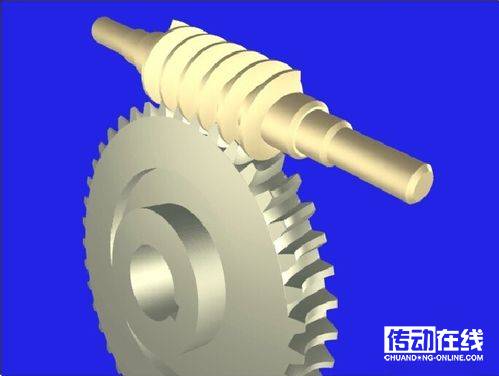

  3．蜗杆蜗轮    用于两交叉轴之间的传动。

•

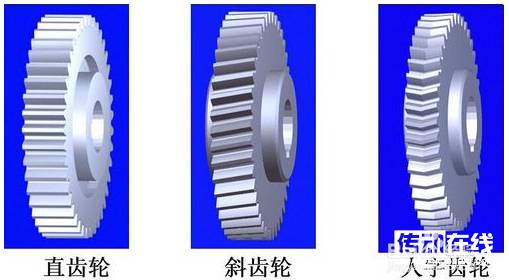

  4、轮齿的方向：有直齿、斜齿、人字齿或弧形齿。

•


•


二、直齿圆柱齿轮的结构与参数

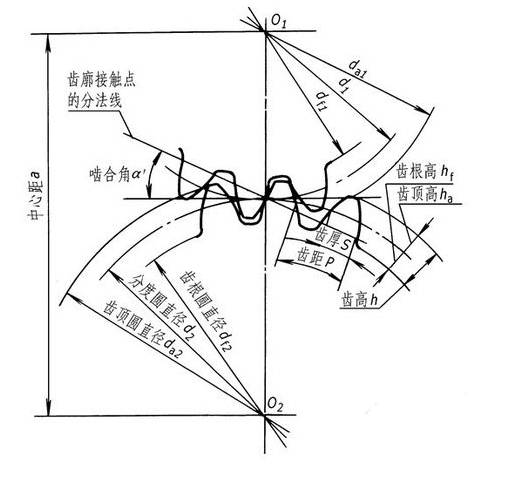

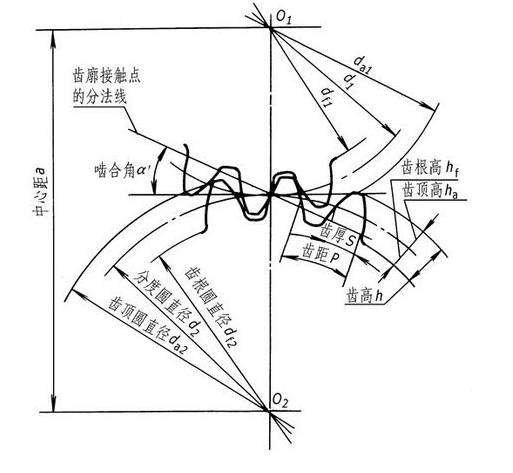

1、直齿圆柱齿轮各部分名称及其代号

2、直齿圆柱齿轮的参数：

• 齿数z —— 齿轮上轮齿的个数。

• 齿顶圆直径da——轮齿顶部的圆称齿顶圆，其直径用da表示。

• 齿根圆直径df——齿槽根部的圆称齿根圆，其直径用df表示。

• 分度圆直径d——连心线O1O2上两相切的圆称为节圆，其直径用dˊ表示。分度圆直径用d表示。在标准齿轮中，dˊ=d。

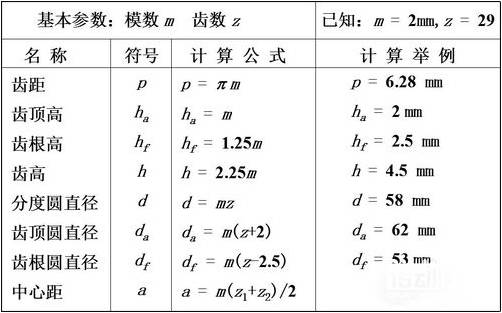

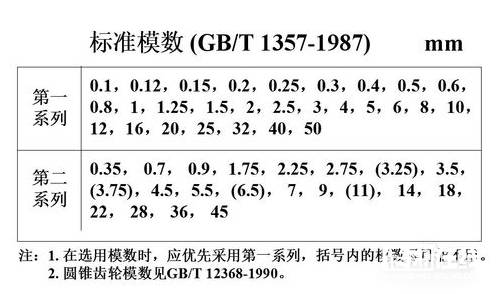

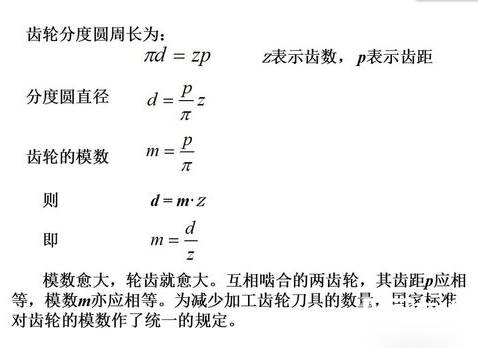

3、标准直齿轮各基本尺寸的计算公式及举例

三、直齿圆柱齿轮的画法

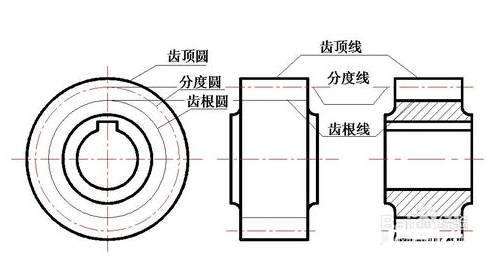

单个圆柱齿轮画法：

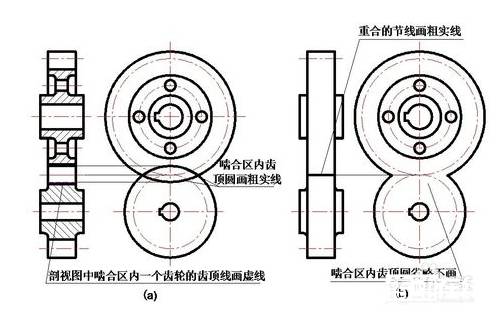

直齿圆柱齿轮啮合的画法：

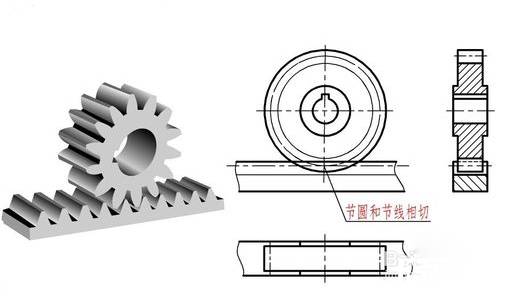

齿轮和齿条啮合画法：

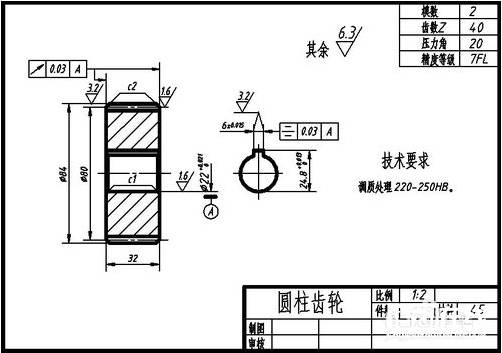

圆柱齿轮零件图：
