圆柱齿轮减速机2017-03-09讯双圆弧圆柱减速机基本齿廓国标尺寸及参数

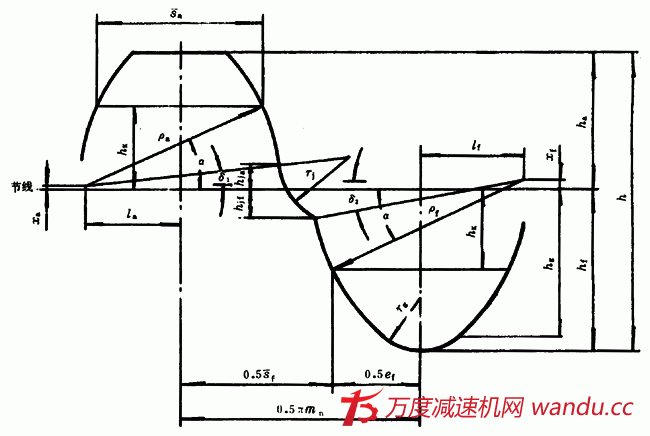

基本齿廓的形状和尺寸参数双圆弧圆柱齿轮减速机基本齿廓的形状和尺寸参数按下图和表中的规定。

注：表中带*号者，是指该尺寸与法向模数m_n的比值，例如：h^*=h/m_n, ,………等，以下类同。附录A 侧隙（补充件） A.1侧隙 A1.1对侧隙的规定表A1

法向模数m_n	≥1.5～3	＞3～6	＞6～10	＞10～16	＞16～32	＞32～50
侧隙j	0.06 m_n	0.06 m_n	0.04 m_n	0.04 m_n	0.04 m_n	0.04 m_n

A1.2对非标准侧隙的规定对齿轮侧隙有不同要求时，可使工作齿廓圆心沿节线平移，使两工作齿形状及相对位置不变，齿根圆弧半径的变化，应保证h_g不小于0.9 m_n。附录B 主参数及参数计算公式（参考件） B1主参数^1）B1.1对不随模数改变而改变的主参数的规定表B1

代号	α	h^*	h_a^*	h_f^*	ρ_a^*	h_ja^*	h_jf^*	l_a^*	x_a^*
参数值	24°	2	0.9	1.1	1.3	0.16	0.20	0.62894	0.01626947

注：1）对齿廓有特殊要求时，可改变其主参数，自行设计特殊齿廓。 B1.2对随模数改变而改变的凹齿圆弧半径的规定表B2

法向模数m_n	≥1.5～3	＞3～6	＞6～10	＞10～16	＞16～32	＞32～50
ρ_f^*	1.420	1.410	1.395	1.380	1.360	1.340

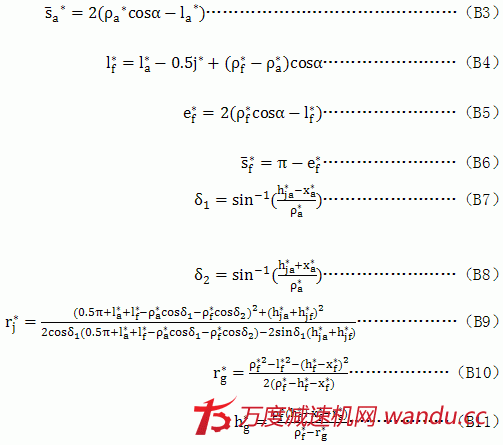

B2参数计算公式

附加说明：本标准由中华人民共和国机械电子工业部提出本标准由郑州机械研究所归口。本标准由郑州机械研究所负责起草。本标准主要起草人李钢、李长春。
