GY型高速圆弧圆柱齿轮减速机型号


发布时间:2017-03-26 23:53:00 点击:

圆柱齿轮减速机2017-03-26讯

GY型高速圆弧圆柱齿轮减速机型号

GY型高速圆弧圆柱齿轮减速机为外啮合、单级、封闭式、平行轴传动,按中心距和齿轮结构型式分为相衔接的两系列:

   GYD系列    中心距200~400mm,单斜齿;    GYR系列    中心距450~650mm,人字齿。    G—高速;Y—圆弧;D—单斜齿;R—人字齿,分别为汉语拼音的第一字母。    GY系列增(减)速器是单圆弧齿轮减速机转动,采用JB929—67单圆弧齿轮滚刀法面齿形。小齿轮为凸齿,大齿轮为凹齿。



GY型高速圆弧圆柱齿轮增减速机的结构特征

1)圆柱齿轮减速机由箱体和底座组成。箱体对垂直于轴的中分面为对称布置,水平剖分为箱座与箱盖,箱座与箱盖均设有起重吊钩。箱盖上设有透明的窥视窗,便于观察齿轮啮合与润滑情况。箱体安装在底座上,在高速轴下方设有两个定位销,将箱体正确定位在底座上。箱体用优质铸铁铸造或钢材焊接。 2)采用滑动轴承。轴承衬里采用锡基轴承合金ZSnSb11Cu6(GB/T1174—92)。轴承压盖与箱盖分开,制造、安装很方便。

增速器采用集中强制润滑系统,符合美国石油学会标准API-613规定。只需接一根进油管与增(减)速器进油法兰联结,通过箱壁预先加工的油路分别流至各个轴承及齿轮啮合喷油区域。在进油法兰内设有带孔节油螺丝,改变其孔径可以调节各处所需油量。增(减)速器回油是经箱座底部回油孔漏至底座流回油.

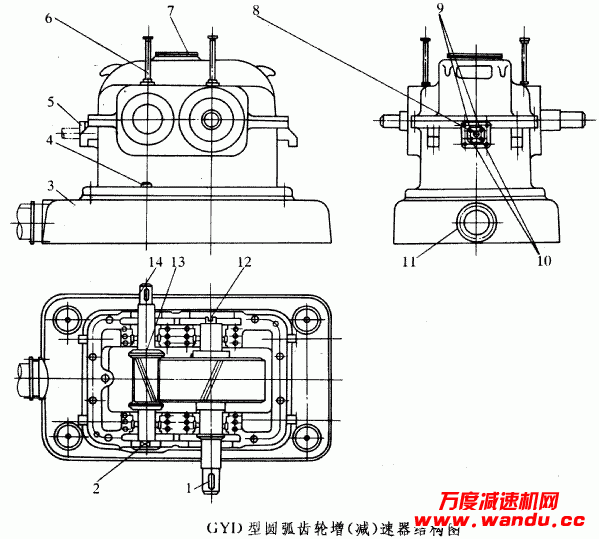

GYD型高速圆弧圆柱齿轮增减速器的结构图
